一、智能戒指NFC天線定義簡述

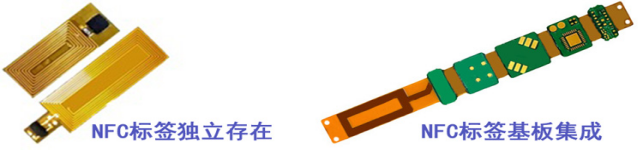

智能戒指NFC天線，即植入智能戒指NFC技術應用的射頻識別天線，具有與基板一體或獨立存在兩種產品形態。NFC天線是一個獨立的功能單元，理論源于交流電工作狀態下的LC振蕩電路。在13.56MHZ頻率下，NFC天線具有器件三態（L、C、R），諧振頻率F、品質因子Q、射頻阻抗Z等性能指標。如果采用線路板工藝制造NFC天線，實佳線路板定義NFC天線為基于諧振電路模擬或植入的線路板，即NFC天線組件化線路板。必須執行組件化線路板制造品控解決方案。

二、智能戒指NFC天線材料解決方案

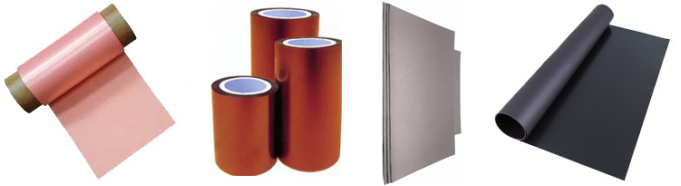

智能戒指NFC天線因?yàn)榭臻g環境與結構材料特殊，NFC天線常采用線路板制造。為了保障NFC正常工作，必須保證NFC天線性能參數的一致性，而影響NFC天線性能的關鍵因素之一就是NFC天線材料（線路板材料及抗干擾材料）。線路板材料有超薄FR4、超薄BT、柔性PI三種覆銅板主材與感光油墨、熱固油墨、UV油墨、PI覆蓋膜等輔材可選。此類材料需分析高分子的介電常數與損耗因子，銅基厚度等參數。抗干擾材料有樹脂復合吸波材料、鐵氧體材料、非晶材料、納米晶材料等多種類型可選。重點分析磁導率與磁損等參數。

三、智能戒指NFC天線半成品品控解決方案

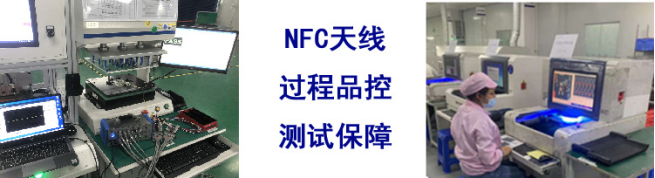

智能戒指NFC天線保證性能一致性，必須控制天線生產過程中的孔沉銅加工、面鍍銅加工、圖形轉移加工、線路蝕刻加工、抗干擾材料貼裝加工、天線壓合加工等關鍵工序。并輔以孔切片分析、線路AOI缺陷測試、LCR參數ICT測試、諧振頻率F測試等品控方案。

四、智能戒指成品NFC技術應用射頻品控方案

影響智能戒指成品NFC射頻性能的最終環節是NFC天線成品性能品控方案、智能戒指成品射頻性能的調試方案以及智能戒指主配件最終組裝方式。NFC天線成品除了做開短路功能測試，必須增加LCR參數ICT品控測試與諧振頻率F品控測試。智能戒指NFC調試方案需考慮NFC標簽芯片的射頻參數波動范圍、匹配電路性能誤差、NFC天線周邊功能電路干擾、能量場電池或結構件金屬吸磁等因素。智能戒指主配件最終組裝方式必須遵循NFC射頻調制標準執行，更換組裝輔助材料大概率會影響射頻性能，導致必須重新調制NFC射頻。

實佳線路板針對智能戒指基板（含NFC天線）組件化線路板具有設計、調試、品控整套解決方案。
